ZW32-12M系列户外柱上智能预付费高压真空断路器

服务热线:0577-62715103
打印当前页
放入收藏夹
发邮件给我
分享到:
  • 产品描述

概述:

    ZW32-12M型户外永磁式高压交流真空断路器采用真空灭弧原理、永磁操动机构,集成微处理技术、现代网络通讯技术和新开关制造材料于一体。额定电压为12kV,50Hz三相交流的户外配电设备。该产品广泛适用于城市电网中作为分断或联络开关,或用于农网配电系统。

    户外变电站出线开关,可有效完成传统的重合器的工作,分、合负荷电流和短路电流。

正常使用条件:

◇ 周围空气温度:-40℃~+55℃,日温差:日变化25K;

◇ 海拔:不超过2000m;

◇ 风速:不超过35m/s;

◇ 污秽等级:Ⅳ;

◇ 安装场所:无易燃、爆炸危险、化学腐蚀的场所;

◇ 地震强度不超过8度;

主要特点:

真空断路器采用永磁操动机构,与真空灭弧室形成最良好的配合,合分动作稳定可靠,使用寿命长;同时采用新复合固体绝缘结构,将真空灭弧室、主导电回路、绝缘支撑等有机地组合成为一个集成固封极柱,彻底解决了真空灭弧室小型化与满足外绝缘要求的矛盾,整个产品设计优良合理、结构紧凑,箱体密封,内部无凝露,机件无锈蚀,开关可靠性大大提高。真空断路器应用了多项技术,使它具有很多优点:无SF6气体、无油,受环境影响小、有利于环境保护;单元尺寸小、重量轻、便于柱上安装;智能控制单元紧凑可以简单地安装在柱子下方,也可以选配无线遥控器,在30m范围内控制开关的分合;方便于城乡电网就地操作和远方控制。

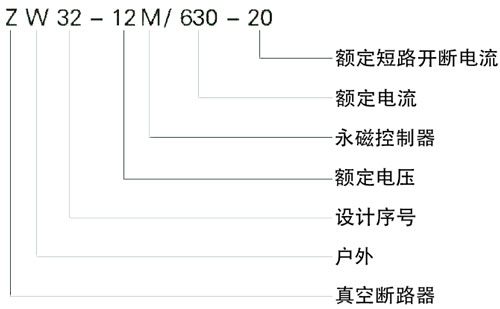

型号含义:


主要技术参数

序号

参数名称

单位

数据

1

触头开距

mm

9±1

2

触头超行程

mm

+1
     2-0.5

3

分闸速度

m/s

1±0.2

4

合闸速度

m/s

0.6±0.2

5

触头合闸弹跳时间

ms

≤2

6

相间中心距离

mm

340±1.5

7

三相分合闸不同期性

ms

≤2

8

各相导电回路电阻

μΩ

<80(不含刀闸及CT)

9

合闸时间

ms

30~80

10

分闸时间

ms

23~45

11

质量

kg

约105

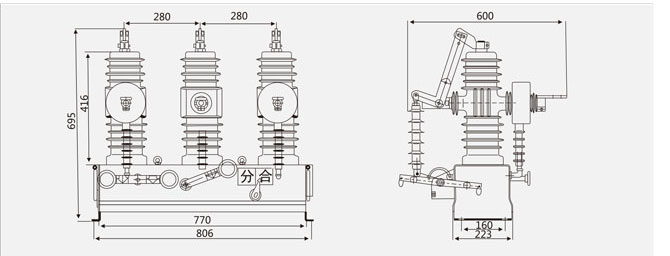

外形及安装尺寸:
