FZW32-12/T630-20型户外高压隔离真空负荷开关

服务热线:0577-62715103
打印当前页
放入收藏夹
发邮件给我
分享到:
  • 产品描述

概述:

    FZW32-12/T630-20户外高压隔离真空负荷开关是由我公司和辽宁电力科学研究院高压所联合研制、开发新一代高压电器产品,经严格的型式试验和长期试运行考核,各项技术性能指标全部达到GB3408和IEC标准,适用于额定电压12kV、额定电流630A、三相交流50Hz的供电网络中。

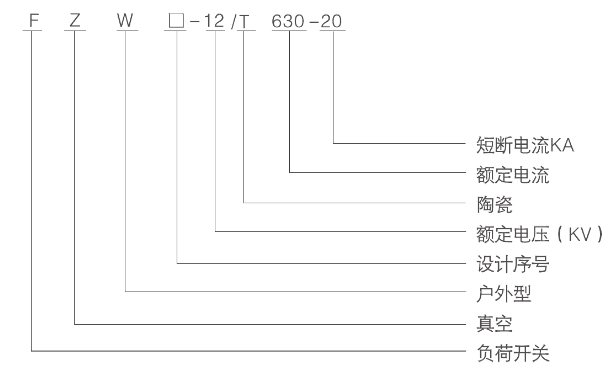

型号含义:


正常使用条件:

◇周围空气温度:+40℃~30℃;(用户特殊要求可供下限-45℃)

◇海拔不超过1000m、2000m、3000m;

◇风压不超过700Pa(相当于风速34m/s);

◇污秽等级不超过IV级;

◇无经常剧烈振动,地震烈度不超过8度。

主要技术参数:

序号

项 目

单位

技术参数

1



额定电压

kV

12

2



额定频率

Hz

50

3



额定电流

A

630

4

1min工频耐受电压:真空断口、相间、相对地/隔离断口

kV

42/48

5



雷电冲击耐受电压:相间、相对地/隔离断口

kV

75/85

6



额定短时耐受电流(热稳定)

kV

20

7

额定短时持续时间

s

4

8



额定峰值耐受电流(动稳定)

kA

50

      9

额定短路关合电流

kA

50

     10



机械寿命

1000

     11



真空灭弧室触头允许磨损厚度

mm

0.5

     12



手动操作力矩

Nm

≤200

     13

重量

kg

100

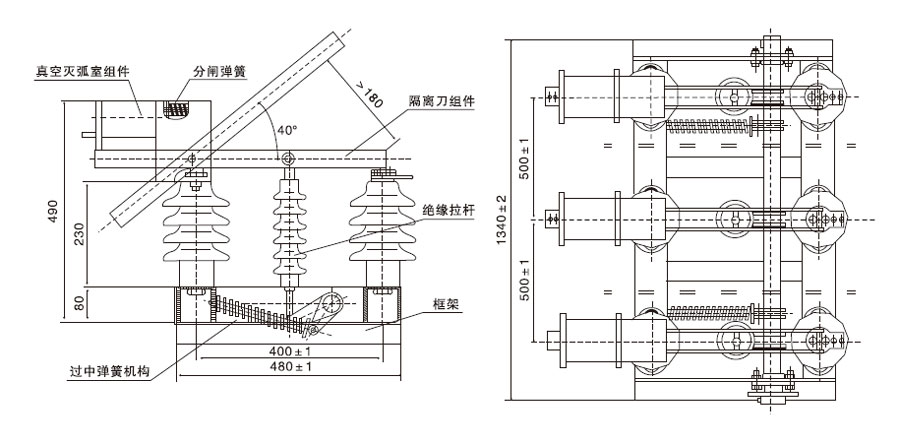

外形及安装尺寸:
