概述：

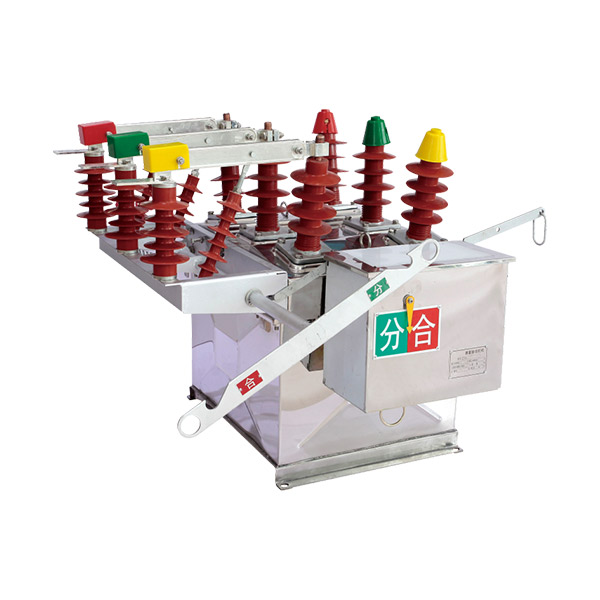

ZW8-12(G)系列户外高压真空断路器为额定电压12kV，三相交流50Hz的户外高压开关设备，主要用来开断关合农网、域网和小型电力系统的负荷电流、过载电流、短路电流。该产品总体结构为三相共箱式，三相真空亚弧式置于金属箱内，利用SMC绝缘材料相间绝缘及对地绝缘，性能可靠，绝缘强度高。
ZW8-12(G)是由ZW8-12断路器与隔离开关组合而成的，称为组合断路器，可作为分段开关使用。本系列产目的操作机构CT23型弹簧储能操动机构，分为电动和手动两种。

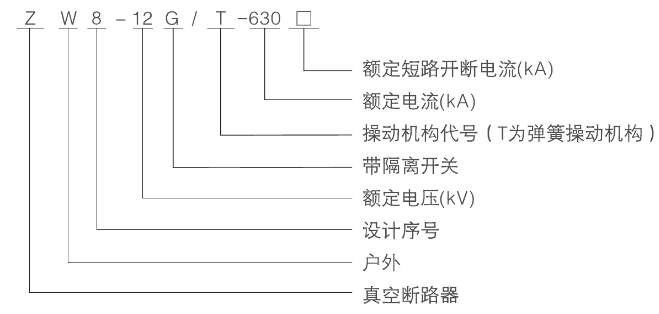

型号含义：
主要技术参数：
| 序号 | 项目 | 单位 | 数据 | |||
| 1 | 额定电压 | KV | 12 | |||
| 2 | 额定电流 | A | 630 (1250) | |||
| 3 | 额定短路开断电流 | KA | 6.3 | 12.5 | 20 | |
| 4 | 额定短路关合电流(峰值) | KA | 16 | 31.5 | 50 | |
| 5 | 额定锋值耐受电流 | KA | 16 | 31.5 | 50 | |
| 6 | 4S额定短路耐受电流 | KA | 6.3 | 12.5 | 20 | |
| 7 | 额定绝 缘水平 | 工频耐压 （干式） | 42 | |||
| 雷电冲击耐压(峰值) | 75 | |||||
| 8 | 额定操作顺序 | 分-0.3S-合分-180S-合分 | ||||
| 9 | 机械寿命 | 次 | 10000 | |||
| 10 | 额定短路开断电流开断次数 | 次 | 30 | |||
| 11 | 操动机构额定合闸电压 | V | 110,220 | |||
| 12 | 操动机构额定分闸电压 | V | 110,220 | |||
| 13 | 触头开距 | mm | 11±1 | |||
| 14 | 超行程(触头弹簧压缩长度) | mm | 3.1±0.3 | |||
| 15 | 三相分、合闸不同期性 | ms | ≤2 | |||
| 16 | 触头合闸弹跳时间 | ms | ≤2 | |||
| 17 | 平均分闸速度 | m/s | 1.2±0.3 | |||
| 18 | 平均合闸速度 | m/s | 0.6±0.2 | |||
| 19 | 分闸时间 | s | ≤0.06 | |||
| 20 | 合闸时间 | s | ≤0.1 | |||
| 21 | 各相主回路电阻 | μΩ | ≤200 | |||
| 22 | 动静触头允许磨损累积厚度 | mm | 3 | |||

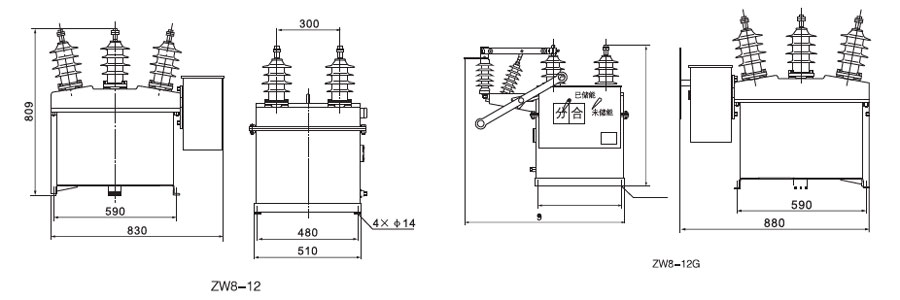

外形及安装尺寸：
