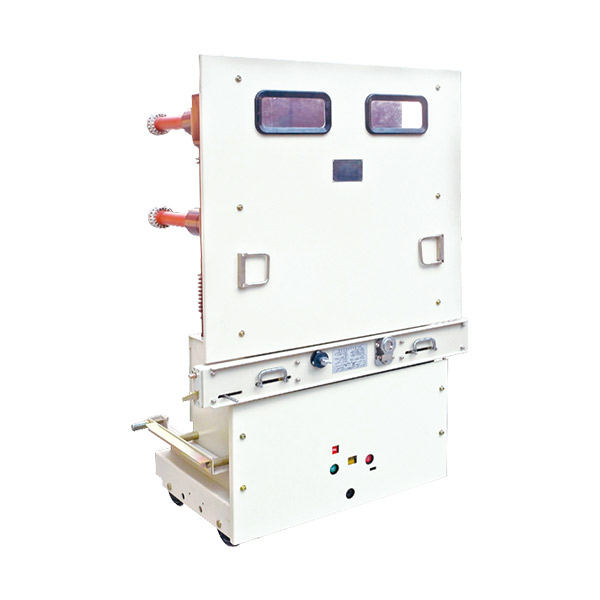

ZN85-40.5户内高压真空断路器

服务热线:0577-62715103
打印当前页
放入收藏夹
发邮件给我
分享到:
  • 产品描述

概述:

    ZN85-40.5系列户内高压真空断路器(以下简称断路器),适用于三相交流50Hz,额定电压40.5kV电力系统中,可供工矿企业、发电厂及变电站作为分合负荷电流、过载电流、故障电流之用。断路器与操动机构采用上下布置结构,高效地降低了断路器的深度。

    三相灭弧室和相联带电体由三只独立的环氧树脂绝缘筒相隔离,构成复合绝缘结构,断路器满足正常运行条件下的空气距和爬距要求,并有效地减小了断路器的体积。主导电回路真空灭弧室和动静导电联接安装在绝缘筒内,使相间距仅为300mm 。主回路电气连接全部采用固定式连接,具有很高的可靠性。绝缘筒安装在断路器框架上方。

    为这种新型断路器专门设计的弹簧操动机构,安装在断路器框架内,其结构特点更适合断路器的上下布置形式,并成为断路器整体结构中不可分割的一部分。机构设计简单,输出曲线及真性能更适用40.5kV真空断路器的特点和要求。

    总体布局合理、美观、简洁。体积小巧、操作灵活、具有电气性能可靠、使用寿命挺、检修万便、机构免维护的特点。

    该断路器适用于频繁操作及多种场合和运行条件比较苛刻的场所。

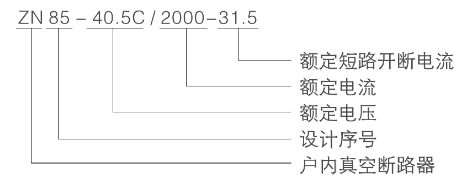

型号含义:


主要技术参数:

名称单位数据
额定电压kV40.5
1min工频耐受电压(有效值)kV95
雷电冲击耐受电压(峰值)kV185
额定频率Hz50
额定电流A1250,1600,2000
额定短时耐受电流kA25,31.5
额定峰值耐受电流kA63,80
额定短路持续时间s4
额定短路开断电流kA25,31.5
额定短路关合电流kA63,80
额定操作顺序
O-0.3s-CO-180S-CO
开断时间ms<80
额定短路开断电流开断次数20
单个电容器组开电流A630
背靠背电容器组开断电流A400
额定操作电压VAC110,220;DC110,220
机械寿命10000

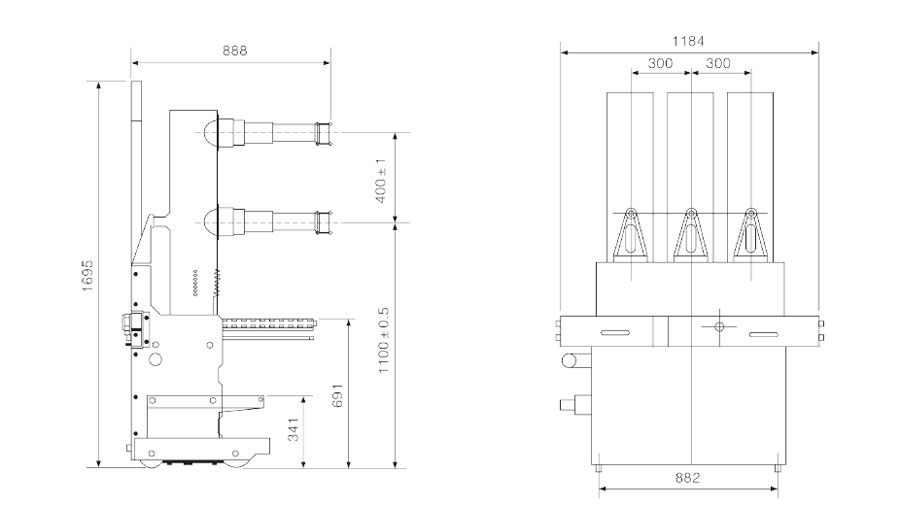

外形及安装尺寸:
