概述:

   ZN63(VS1)-12系列户内侧装式高压真空断路器系户内高压开关设备,适用于额定电压12kV、频率50Hz的三相电力系统中,作为保护和控制电器使用,由于真空断路器的特殊优越性,尤其适用于需要额定电流下频繁操作,或多次开断短路电流的场所。

     ZN63(VS1)-12系列侧装式真空断路器采用固定式安装,主要用于固定式开关柜,该断路器既可单独使用,又可用于环网供电、箱式变或各种非标供电系统。

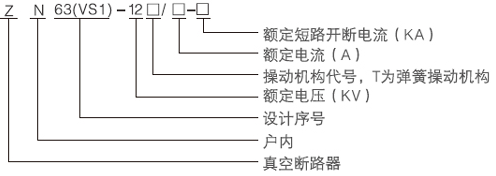

型号含义:


正常使用条件:

环境温度:不高于40℃,不低于-10℃(允许在-30℃储运)。

海拔高度:不超过1000m。(若需增高海拔,则额定绝缘水平相应提高)

相对湿度:日平均值不大于95%,饱和蒸汽压日平均值MPa,月平均大于1.8*10

地震烈度:不超过8级。

使用环境:无火灾、爆炸、严重污染、化学腐蚀及剧烈振动的场所。

主要技术参数:

序号名称单位数据
1额定电压kV12
2最高工作电压kV12
3额定电流A

630

1250

630

1250

1600

 2000

2500

 3150

1250

1600

2000

2500

3150

4000

4额定短路开断电流(额定热稳定电流-有效值)kA20/2531.540
5额定短路关合电流(峰值)kA50/6380100
6额定峰值耐受电流(额定动稳定电流-峰值)kA50/6380100
74s额定短路耐受电流kA20/2531.540
8额定绝缘水平工作耐压(额定开断前后)/1min工频耐压kV对地 42(断口48)
冲击耐压(额定开断前后)/额定雷电冲击耐受电压峰值对地 75(断口85)
9额定热稳定时间s4
10额定操作顺序
分-0.3S-合分-180S-合分
11机械寿命20000
12额定短路开断电流开断次数50
13操作机构额定合闸电压(直流)VAC、DC、110,220
14操作机构额定合闸电压(直流)VAC、DC、110,220
15触头开距mm11±1
16超行程(触头弹簧压缩长度)mm3.5±0.5
17三相分、合闸弹跳时间ms≤2
18触头合闸弹跳时间ms≤2
19平均分闸速度m/s0.9~1.2
平均合闸速度0.5~0.8
20分闸时间最高操作电压下s≤0.05
21最低操作电压下≤0.08
22合闸时间s0.1
23各相主回路电阻μΩ630≤55
1250≤50
24动静触头允许磨损累积厚度mm

3

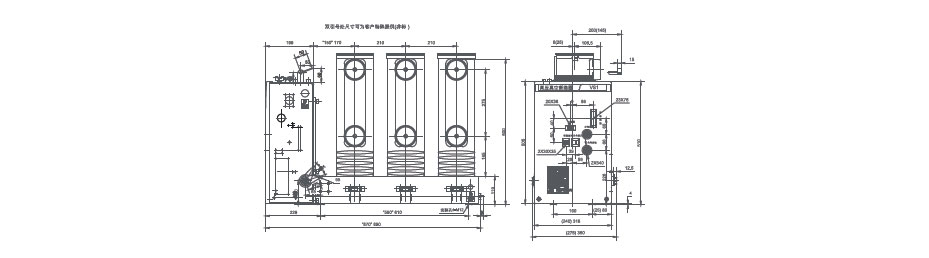

外形及安装尺寸:
